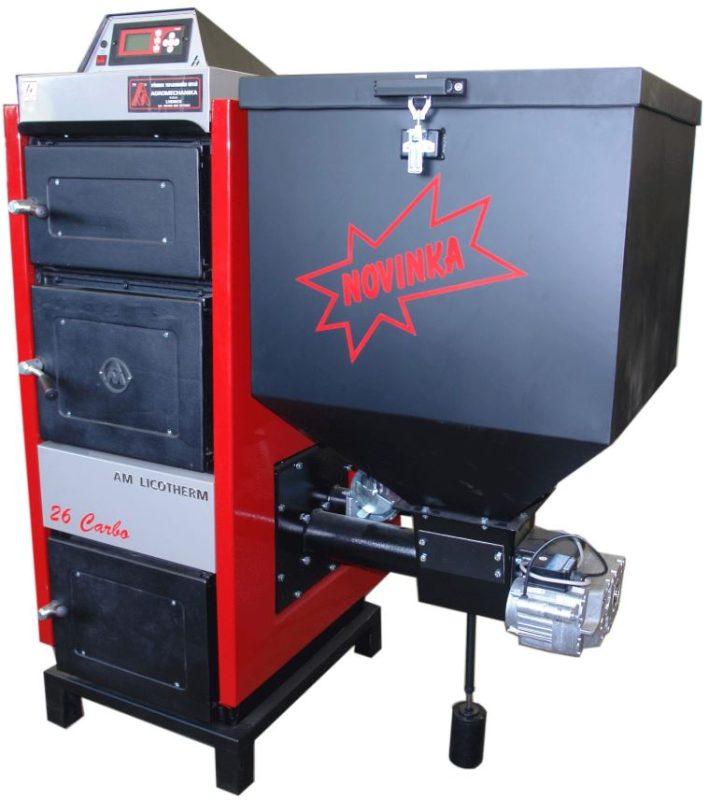

Přednosti kotle Licotherm AM 26 Carbo na uhlí:
- Automatický provoz řízený vnějším regulátorem (pokojový termostat) je umožněn díky velkému zásobníku paliva, elektronické regulaci a retortovému hořáku se šnekovým podavačem.
- Objem zásobníku 250 litrů na několikadenní bezobslužný provoz.
- Z čela kotle snadno přístupný trubkový výměník = jednoduché čištění.
- Spalování hnědého uhlí velikosti O2 s účinností až 88% = záruka nízké spotřeby.
- Retortový hořák LING® umožňuje spalovat i méně hodnotná peletovaná biopaliva.
- Minimální nároky na komín - nemá odtahový ventilátor, tedy nemusí mít speciálně vyvložkovaný komín (jako přetlakový) - konstrukce umožňuje dosahovat vysokých účinností i za komínových teplot nad 200 °C, což zamezuje kondenzaci spalin v komíně a podstatně to snižuje dehtování a celkové zanášení komínového průduchu.
- Snadná instalace v kotelně vzhledem k tomu, že kotel lze jednoduše rozebrat na kotlové těleso, hořák a násypku.
Popis kotle Licotherm AM 26 Carbo na uhlí:
- Kotel LICOTHERM je určen k vytápění objektů s tepelnou ztrátou až do 27 kW.
- Konstruován je pro spalování pevných paliv do zrnitosti 25 mm - především hnědého uhlí ořech2 .

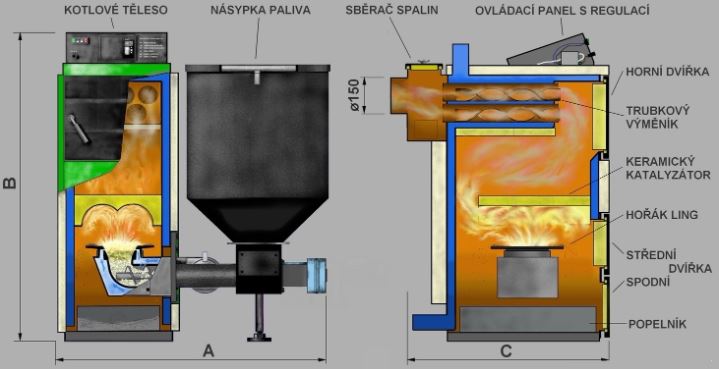

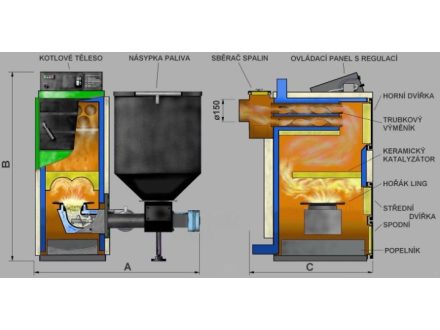

- Kotel tvoří dva základní celky - kotlové těleso a hořák.
- Kotlové těleso je ocelové konstrukce s litinovými dvířky, ty jeho části, které přicházejí do styku se spalinami, jsou vyrobeny z kvalitních plechů tloušťky 5 mm.
- Hořák je integrován do spodní části kotlového tělesa. Nad ním je umístěn keramický katalyzátor. Tvar katalyzátoru usměrňuje spaliny jednak zpět nad hořák - tím umožňuje dokonalé vyhoření paliva a dohoření spalin - jednak na zadní stěnu kotlového tělesa. Odtud jsou spaliny směřovány do trubkového výměníku s turbulátory a následně přes sběrač spalin do kouřovodu.
- V horním panelu kotle je umístěn elektronický regulátor.
- Hořák je konstruován na principu spodního přikládání paliva (retortový) a samotné spalování v něm připomíná hoření v kovářské výhni. Z násypky je palivo dodáváno šnekovým podavačem (motor s převodovkou, šnekovnice) do kolena-retorty. Zde je vytlačováno vzhůru na kruhový rošt. Rošt i retorta jsou vyrobeny z vysoce kvalitní litiny.
- Retorta je umístěna ve směšovači, do kterého je foukán vzduch ventilátorem. Drážkami mezi retortou a roštem je pak vzduch foukán do nahořelé vrstvy paliva. Množství spalovacího vzduchu (resp. intenzita rozdmýchávání paliva) je dáno regulovatelnými otáčkami ventilátoru.
- Vyhořelé palivo - popel a struska - přepadávají přes okraje roštu do popelníku pod směšovačem. Palivo je do spalovací části hořáku dodáváno v cyklech, které jsou nastavitelné na regulátoru (viz.dále).
- Hořák se v automatickém provozu zapíná a vypíná podle požadované teploty topné vody (nastavitelná kotlovým termostatem) nebo podle potřeby tepla v referenční místnosti (externím regulátorem - např. prostorovým termostatem).
Předepsané palivo pro Licotherm AM 26 Carbo na uhlí:
- hnědé uhlí OŘECH 2 o zrnitosti 4- 25 mm a vlhkosti do 20 %
Základní parametry:
- Hmotnost: 400 kg
- Rozměry š x v x h: 1 250 mm x 1 225 mm x 810 mm
- Objem vody v kotlovém tělese: 75 l
- Objem zásobníku paliva: 250 dm3
- Třída kotle: 4
- Umístění násypky paliva: vlevo
- Pracovní přetlak vody: 0,25 MPa
- Zkušební přetlak vody: 0,4 MPa
- Provozní teplota vody maximální: 90 °C
- Provozní teplota vody minimální: 60 °C
- Maximální hladina hluku: 65 dB
- Hydraulická ztráta kotle při ΔT=20 K: 1,9 mbar
- Hydraulická ztráta kotle při ΔT=10 K: 4,2 mbar
Požadavky na připojení:
- Průměr kouřovodu: 150 mm
- Minimální komínový tah: 10 Pa
- Maximální komínový tah: 20 Pa
- Připojovací napětí: 230 V, 50 Hz
- Elektrický příkon: 100 W
- Elektrické krytí: 20 IP
Teplotechnické parametry:
- Jmenovitý výkon: 27 kW
- Minimální výkon: 8 kW
- Účinnost: 85,2 - 87,6 %
- Spotřeba paliva - jmenovitý výkon: 4,84 kg/hod
- Spotřeba paliva - minimální výkon: 1,58 kg/hod
- Doba hoření při jmenovitém výkonu: 22 hod.
- Rozsah teploty spalin: 80 - 220 °C
- Hmotnostní průtok spalin - jmenovitý výkon: 0,018 kg/s
- Hmotnostní průtok spalin - minimální výkon: 0,009 kg/s
