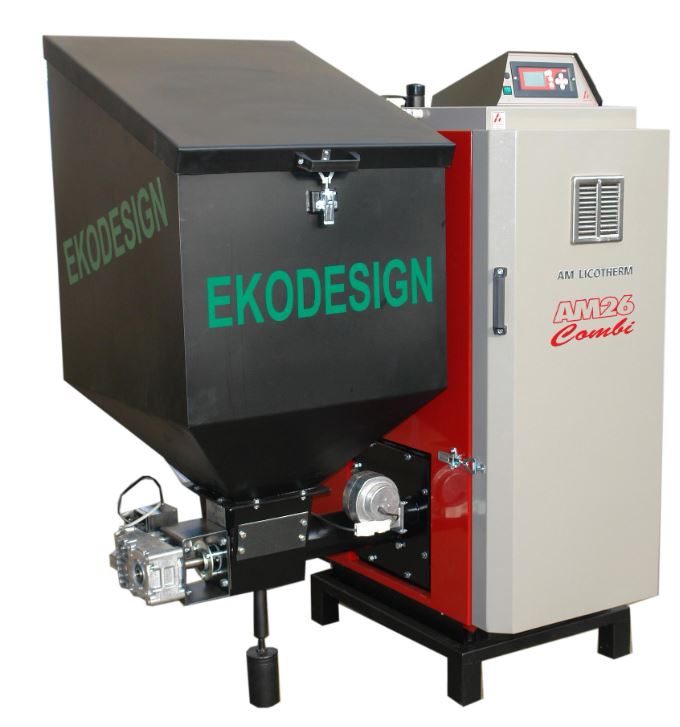

AM 26 Licotherm COMBI - aut. kotel 24,4 kW, tř. 5 (násypka vpravo - 250 l)

Přednosti kotle Licotherm AM 26 COMBI na uhlí a pelety:

• Automatický provoz řízený vnějším regulátorem (pokojový termostat) je umožněn díky velkému zásobníku paliva, elektronické regulaci a retortovému hořáku se šnekovým podavačem.
• Objem zásobníku 250 litrů na několikadenní bezobslužný provoz.
• Z čela kotle snadno přístupný trubkový výměník = jednoduché čištění.
• Spalování hnědého uhlí velikosti O2 a dřevních pelet s účinností až 88% = záruka nízké spotřeby.
• Retortový hořák LING® umožňuje spalovat i méně hodnotná peletovaná biopaliva.
• Možnost doplňkového spalování kusového dřeva do délky polen 50 cm
• Minimální nároky na komín - nemá odtahový ventilátor, tedy nemusí mít speciálně vyvložkovaný komín (jako přetlakový) - konstrukce umožňuje dosahovat vysokých účinností i za komínových teplot nad 200 °C, což zamezuje kondenzaci spalin v komíně a podstatně to snižuje dehtování a celkové zanášení komínového průduchu.
• Snadná instalace v kotelně vzhledem k tomu, že kotel lze jednoduše rozebrat na kotlové těleso, hořák a násypku.

Popis kotle Licotherm AM 26 COMBI na uhlí a pelety:

• Kotel LICOTHERM je určen k vytápění objektů s tepelnou ztrátou až do 24,4 kW.
• Konstruován je pro spalování pevných paliv do zrnitosti 25 mm - především hnědého uhlí ořech2 a dřevních pelet, v případě nutnosti v něm lze doplňkově spalovat také kusové dřevo.

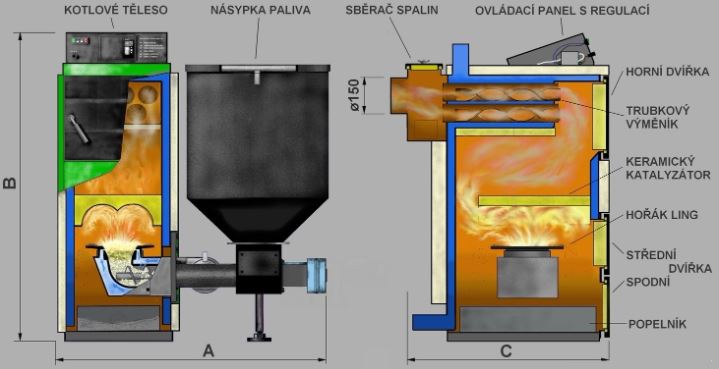

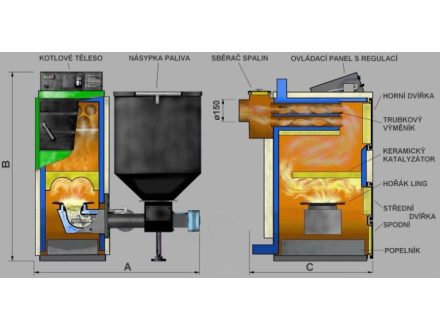

• Kotel tvoří dva základní celky - kotlové těleso a hořák.
• Kotlové těleso je ocelové konstrukce s litinovými dvířky, ty jeho části, které přicházejí do styku se spalinami, jsou vyrobeny z kvalitních plechů tloušťky 5 mm.
• Hořák je integrován do spodní části kotlového tělesa. Nad ním je umístěn keramický katalyzátor. Tvar katalyzátoru usměrňuje spaliny jednak zpět nad hořák - tím umožňuje dokonalé vyhoření paliva a dohoření spalin - jednak na zadní stěnu kotlového tělesa. Odtud jsou spaliny směřovány do trubkového výměníku s turbulátory a následně přes sběrač spalin do kouřovodu.
• V horním panelu kotle je umístěn elektronický regulátor.
• Hořák je konstruován na principu spodního přikládání paliva (retortový) a samotné spalování v něm připomíná hoření v kovářské výhni. Z násypky je palivo dodáváno šnekovým podavačem (motor s převodovkou, šnekovnice) do kolena-retorty. Zde je vytlačováno vzhůru na kruhový rošt. Rošt i retorta jsou vyrobeny z vysoce kvalitní litiny.
• Retorta je umístěna ve směšovači, do kterého je foukán vzduch ventilátorem. Drážkami mezi retortou a roštem je pak vzduch foukán do nahořelé vrstvy paliva. Množství spalovacího vzduchu (resp. intenzita rozdmýchávání paliva) je dáno regulovatelnými otáčkami ventilátoru.
• Vyhořelé palivo - popel a struska - přepadávají přes okraje roštu do popelníku pod směšovačem. Palivo je do spalovací části hořáku dodáváno v cyklech, které jsou nastavitelné na regulátoru (viz.dále).
• Hořák se v automatickém provozu zapíná a vypíná podle požadované teploty topné vody (nastavitelná kotlovým termostatem) nebo podle potřeby tepla v referenční místnosti (externím regulátorem - např. prostorovým termostatem).

Předepsané palivo pro kotel Licotherm AM 26 COMBI na uhlí a pelety:

• hnědé uhlí OŘECH 2 o zrnitosti 4- 25 mm a vlhkosti do 20 %
• dřevní pelety průměr 6 – 10 mm - kvalita dle přílohy A.2 ČSN CEN/TS 14 961

Pro správnou funkci hořáku je nutné palivo skladovat v suchých prostorech (min. pod přístřeškem). V žádném případě nelze palivo pokládat na kotel, popřípadě jej skladovat ve vzdálenosti kratší než 1 m od kotlového tělesa.

Základní parametry:

• Hmotnost: 580 kg
• Rozměry š x v x h: 1 250 x 1 420 x 1 020 mm
• Objem vody v kotlovém tělese: 75 l
• Objem zásobníku paliva: 250 dm³
• Třída kotle: 5 EKODESIGN
• Umístění násypky paliva: vpravo
• Pracovní přetlak vody: 0,2 MPa
• Zkušební přetlak vody: 0,4 MPa
• Provozní teplota vody maximální: 90 °C
• Provozní teplota vody minimální: 60 °C
• Maximální hladina hluku: 65 dB
• Hydraulická ztráta kotle při ΔT=20 K: 1,9 mbar
• Hydraulická ztráta kotle při ΔT=10 K: 4,2 mbar

Požadavky na připojení:

• Průměr kouřovodu: 150 mm
• Minimální komínový tah: 10 Pa
• Maximální komínový tah: 20 Pa
• Připojovací napětí: 230 V, 50 Hz
• Elektrický příkon: 95 W
• Elektrické krytí: 20 IP

Teplotechnické parametry uhlí (pelety):

• Jmenovitý výkon: 24,4 kW (28,5 kW)
• Minimální výkon: 7,3 kW (8,5 kW)
• Účinnost: 88,8 - 90,1 % (89,8 - 90,6 %)
• Spotřeba paliva - jmenovitý výkon: 4,84 kg/hod (6,14 kg/hod)
• Spootřeba paliva - minimální výkon: 1,58 kg/hod (1,97 kg/hod)
• Doba hoření při jmenovitém výkonu: 22 hod.
• Rozsah teploty spalin (min. - max.): 80 - 220 °C
• Hmotnostní průtok spalin - jmenovitý výkon: 0,018 kg/s (0,015 kg/s)
• Hmotnostní průtok spalin - minimální výkon: 0,009 kg/s (0,007 kg/s)
