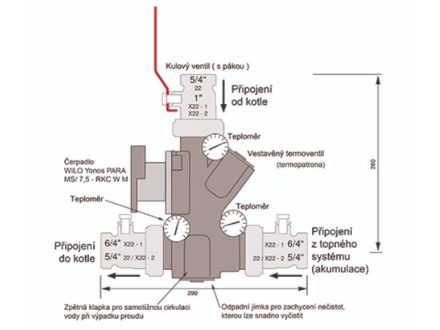

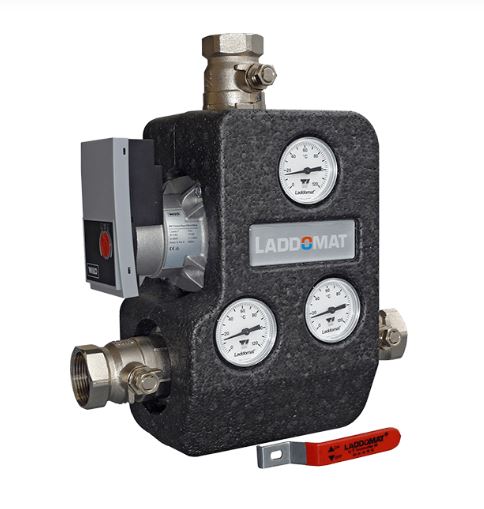

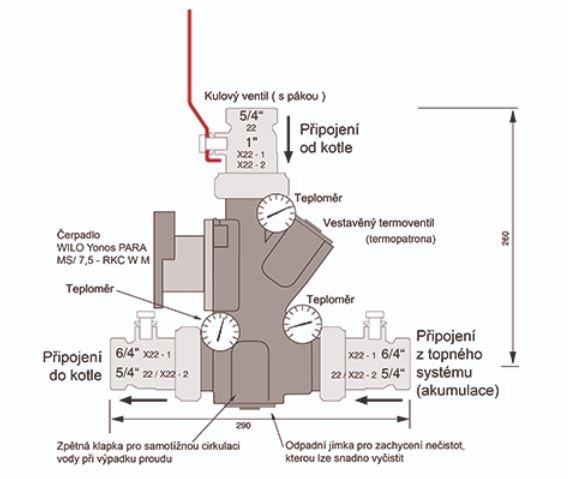

Svou konstrukcí s masivním litinovým tělem nahrazuje klasické zapojení z jednotlivých hydraulických armatur pro kotlový okruh (termoregulační ventil, čerpadlo, zpětná klapka, kulové ventily, teploměry, šroubení a izolace). Laddomat 22 lze použít pro kotle o výkonu od 15 do 100 kW. Laddomat 22 je dodáván s termopatronou 78 °C a s náhradní termopatronou 72 °C umístěnou v polystyrenové izolaci. Termopatronu 72 °C používáme pro kotle nad 32 kW nebo pro systémy bez akumulační nádrže, kde není požadavek na vyšší provozní teplotu kotle. Zapojení s Laddomatem 22 je podstatně jednodušší a proto vám ho můžeme jen doporučit.
Při zapojení kotle lze také k ochraně proti nízkoteplotní korozi použít termoregulační ventil TV 60 °C (65 °C) nebo třícestný mísící ventil řízený regulací se servopohonem, který bude udržovat teplotu vracející se vody do kotle min. 65 – 75 °C.

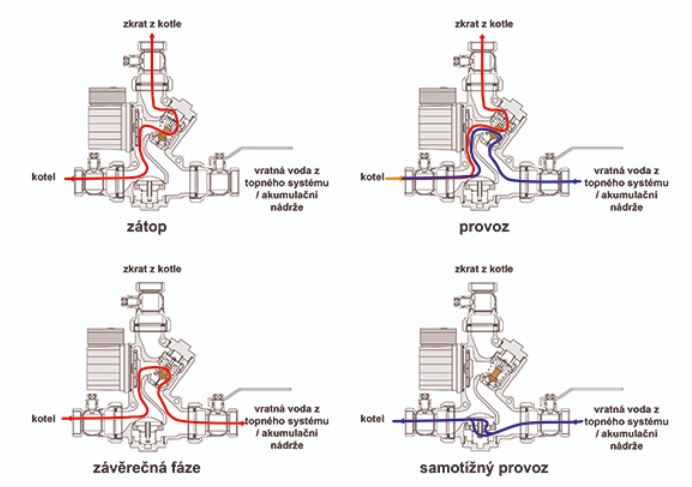

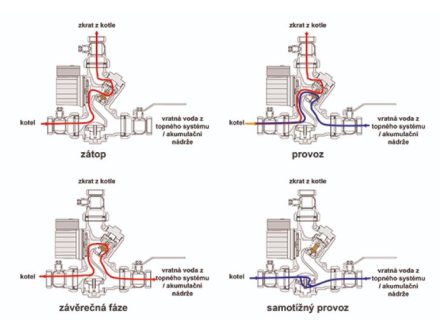

Laddomat 22 má za úkol:
- Zajistit, aby kotel po zátopu rychle dosáhl provozní teploty.
- Nabíjet akumulační nádrže na vysokou teplotu s nízkou rychlostí proudění k dosažení optimálního rozvrstvení v nádrži.
- Po ukončení topení převést zbývající teplo z kotle do nádrže.
- Při přerušení dodávky el. proudu a zastavení oběhového čerpadla odvést částečně přebytečné teplo přes zpětnou klapku z kotle do nádrže nebo systému samotížným oběhem.
- Maximální provozní tlak: 0,25 MPa
- Výpočtový přetlak: 0,25 MPa
- Zkušební přetlak: 0,33 MPa
- Nejvyšší pracovní teplota: 100 °C
