KTR ADEX Teplotní odporové čidlo KT110 T, K, V s délkou kabelu 1,8 m

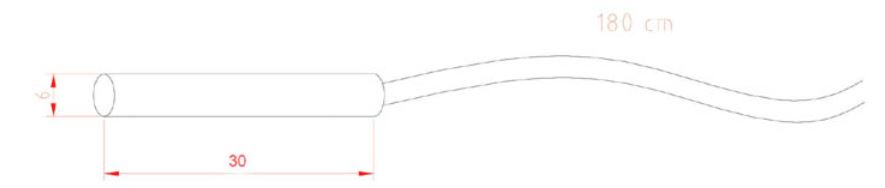

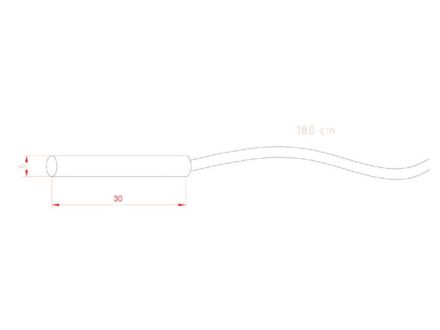

Rozměr kovového pouzdra:

• průměr 6mm
• délka 30mm

Snímač ADEX C se používá jako čidlo teploty k regulátorům topení ADEX .

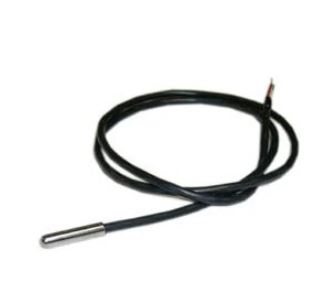

Čidlo je zalité v kovovém pouzdře a je opatřeno přívodem CYLY 2x0,35mm o délce 180 cm. Čidlo je odporové, jednotlivé vodiče jsou záměnné. Čidlo se vyrábí ve třech provedeních (T,K,V), které se liší jen barevným značením pro snadnější montáž. Maximální tolerance: +3%, maximální proud čidlem: 5 mA.

Pro základní aplikace v regulátorech ADEX se používají čidla s přívodem PVC s délkou 180cm. Přívod se může nadstavit libovolnou dvojlinkou nebo v případě potřeby i zkrátit. Odpor přívodu má na přesnost měření zanedbatelný vliv.

Pro zajištění přesnosti měření je nutno se vyvarovat souběhu se silovými vedeními a to i třeba přívodu k oběhovému čerpadlu. Vedení k čidlům je nutno vést alespoň 30 cm daleko od silových vedení a křížení by mělo být pokud možno kolmé.

Čidlo je jako náhradní díl dodáváno bez montážních pásek.

• Katalogový list.pdf (708.34 kB)
